設備名稱： |
烘房 |
電器控制箱位置 |
左側 |
|
設備型號： |
YT881-TG |
工作溫度范圍：℃ |
RT~100℃ |
|
使用電壓： |
380V/50HZ |
客戶使用情況 |
產品預熱 |
|
加熱功率： |
36KW/分2段1組加熱控制 |
控溫精度 ℃ |
±1℃ |
|
鼓風功率： |
2200W/380V*2 |
溫度均勻性：℃ |
±5℃ |
|
1. 規格尺寸： |
|
1-1設備內部尺寸： |
6000*4000*2500 |
（深*寬*高）單位：mm |
|
1-2設備外部尺寸： |
以實物為準 |
（深*寬*高）單位：mm |
|
2. 設備制作材料及方式： |
|
2-1設備組成部分： |
箱體、風道、進氣、排氣、發熱元件、循環風機、電控系統等 |
|
2-2設備外殼材料： |
爐道保溫板，鉚釘 拼接而成。 |
|
2-3風道材料： |
鍍鋅鋼板 鈑金折彎、鉚釘、螺絲、氬弧焊，拼接而成。（武鋼） |
|
2-4 風道出口 |
鋁合金百葉窗作為風道口,兩側均勻排布4條風道，總計12個出風口 |
|
2-5設備內部框架： |
采用鍍鋅方鋼焊接作為支撐 （武鋼） |
|
3. 設備保溫材料及相關標準： |
|
3-1保溫材料 |
填充材料：100K級高密度超細硅酸鋁玻璃纖維，耐溫850℃。 |
|
3-2保溫厚度 |
各部位按照爐外溫升及節能考慮，頂部厚度100mm，墻面厚度為75mm設計 |
|
3-3導熱系數： |
導熱系數為0.0048 ∧m/℃ |
|
3-4表面溫升： |
按JB5220-91行業保證，工作溫度不超過100℃的干燥箱，表面溫度不大于室溫加25℃. |
|
4. 涂裝處理方式及材料、顏色： |
|

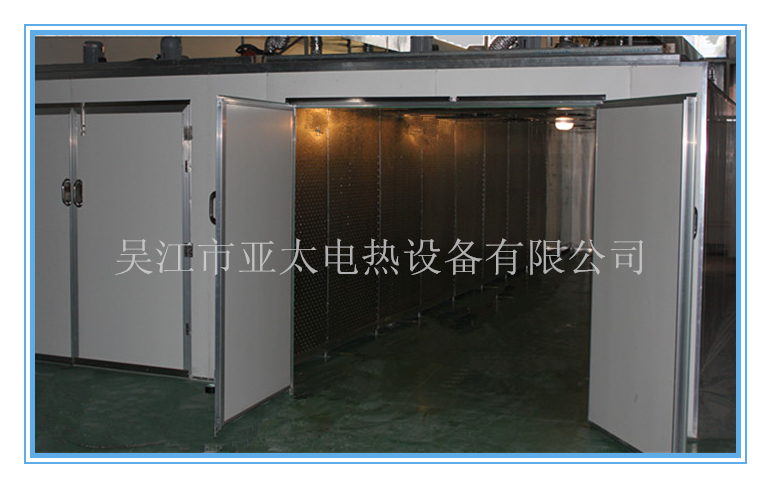

5. 設備門結構與制作方式： |
|
5-1開門結構： |
前后雙開門（門上安裝觀察窗） |
|
5-2開門方式： |
左右開啟。 |
|
|
1.♦門鎖采用不銹鋼球形鎖。
2.♦大門鉸鏈上下2套。
3. ♦門面板及門框：爐道保溫板 及型材接而成。
4. ♦門保溫：高密度優質硅酸鋁棉保溫及礦棉保溫板充填而成。 |
|
6.進氣及排氣系統位置： |
|
6-1進氣口 |
鍍鋅鋼板制作風管與風機進風口相連接作為進氣，位于設備頂部。 |
|
6-3循環系統： |
1.♦送風方式:強制對流水平循環送風.
2. ♦風機功率:2200W380V/50HZ*2 |
|
7.加熱系統及升溫時間: |
|
7-1加熱元件: |
采用覆套式無塵化U型管狀電熱發生器,程一字形排開增大散熱面積，加熱元件功率18 KW/件共計2組。分1組加熱控制。連續使用壽命可達3萬小時以上。獨特的安全型表面低負荷發熱，具有抗氧化，性能穩定，等顯著特點。 |
|
7-3安裝位置: |
位于設備側部風道內 |
|
8.工作室配置；照明燈具2盞（耐高溫防護） |
|
9.電器配置：（客戶可指定控制電器品牌，價格另議）控制電壓:220V |
|
9-1.溫度控制器 |
主控采用LED/智能/雙數顯/溫度控制儀，控制精度±1℃，帶P.I.D自整定調節，自動恒溫。 |
|
9-2.測溫裝置: |
二支K型溫度傳感裝置，測溫精確±1%FS。 |
|
9-3.時間設定裝置： |
HS48S-99.99定時裝置，可人工/自動開關，當溫度到達所設定溫度
時即開始計時，當時間到達所設定范圍后即切斷加熱電源。 |
|
9-4.聲光報警裝置: |
APT/AD16型聲光報警裝置，設定時間恒溫結束報警提示。 |
|
9-5.開關及指示燈: |
采用翹板式開關,操作方便,簡單. |
|
9-6.斷路器啟動: |
帶漏電保護的斷路器啟動，有效保護所有電器元件。 |
|
9-7.負載輸出: |
接觸器輸出 |
|
9-8.接觸器 |
采用（正泰電器） |
|
9-9.二級機械保護: |
符合消防之規范 |
|
9-10.其它保護: |
過載保護,過流保護,缺相保護 ,超溫保護等 |
|
10主要電器品牌: 本公司所配置電氣均符合國家標準，采購渠道正規。 |
|
10-1主控表: |
智能溫控儀表（誠能） |
|
10-2超溫保護 |
正泰 |
|
10-3報警器： |
正泰 |
|
10-4傳感器: |
選用臺灣WELL高精度傳感器。 |
|
10-5開關指示燈: |
采用上海天逸。 |
|
10-6接觸器: |
正泰 |
|
10-7 中間繼電器: |
歐姆龍 |
|
10-8斷路器: |
采用正泰 |
|
10-9時間繼電器 |
采用普正 |
|
10-10發熱元件: |
采用德克 |
|
10-11循環風機: |
上海應達 |
|
10-12電器連接線: |
遠東線纜 |
|
10-13其它電器元件: |
采用正泰，歐姆龍，施耐德等品牌電器。 |
