設備名稱： |

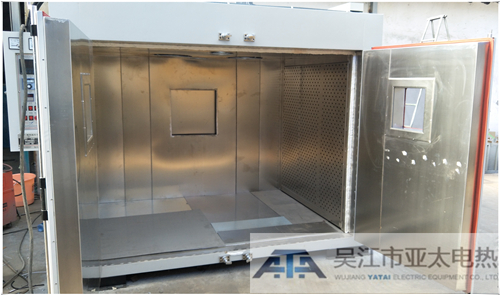

熱風循環烘箱TS881-567L型 |
電器控制箱位置 |
左側 |
|
設備型號： |
YT881-TG |
工作溫度范圍：℃ |
RT~150℃ |
|
使用電壓： |
380V/50HZ |
客戶使用情況 |
產品預熱 |
|
加熱功率： |
7.2KW/分1組加熱控制 |
控溫精度 ：℃ |
±1℃ |
|
鼓風功率： |
750W/380V*1 |
溫度均勻性：℃ |
±2℃%（空載恒溫狀態下） |
|
|
|
|
|
|
1. 規格尺寸： |
|
1-1設備內部尺寸： |
500*840*1350 |
（深*寬*高）單位：mm |
|
1-2設備外部尺寸： |
700*1200*1760以實物為準 |
（深*寬*高）單位：mm |
|
2. 設備制作材料及方式：（設備使用Q235材質均經過防銹處理。） |
|
2-1設備組成部分： |
箱體、風道、進氣、排氣、發熱元件、循環風機、電控系統等 |
|
2-2設備外殼材料： |
Q235冷鋼板，鈑金折彎、鉚釘、電焊及二氧保護焊、拼接而成。表面烤漆處理 厚度：1.2mm |
|
2-3設備外殼框架： |
4#角鋼（武鋼） |
|
2-4設備內膽材料： |
SUS2011.2mm不銹鋼板，鈑金折彎、鉚釘、螺絲、氬弧焊，拼接而成。（武鋼） |
|
2-5設備風道材料： |
SUS2011.2mm不銹鋼板，鈑金折彎、鉚釘、螺絲、氬弧焊，拼接而成。（武鋼） |
|
2-6設備內部框架： |
采用4#槽鋼~6#槽鋼焊接而成（武鋼） |
|
2-7設備底部框架： |
采用4#槽鋼~6#槽鋼焊接而成（武鋼） |
|
|
|
|
3. 設備保溫材料及相關標準： |
|
3-1保溫材料 |
填充材料：100K級高密度超細硅酸鋁玻璃纖維，耐溫850℃。 |
|
3-2保溫厚度 |
各部位按照爐外溫升及節能考慮設計厚度100mm。 |
|
3-3導熱系數： |
導熱系數為0.0048 ∧m/℃ |
|
3-4表面溫升： |
按JB5220-91行業保證，工作溫度不超過200℃的干燥箱，表面溫度不大于室溫加25℃. |
|
4. 涂裝處理方式及材料、顏色： |
|
4-1處理方式： |
設備都經過拋光、防銹處理。 |
|
4-2涂裝材料： |
都使用符合國家規定環保涂裝材料 |
|
4-3涂裝材料： |
箱體采用色卡編號RUL7035，如有特殊需要請提供色卡編號或顏色。 |
|
5. 設備門結構與制作方式： |
|
5-1開門結構： |
雙開門， 杠桿式拉手，使密封效果更好 |
|
5-2開門方式： |
當中向左右開啟 |
|
5-3制作方式： |
1.♦門鎖采用杠桿式拉手。
2.♦大門鉸鏈上下2套。
3. ♦門面板及門框：Q235￡冷鋼板經防銹處理后并接而成。
4. ♦門底板：SUS 201不銹鋼鋼板折彎、拼接、焊接、磨光處理。
5. ♦門內骨架：Q235￡槽鋼、角鋼、方管等型鋼防銹處理后焊接而成
6. ♦門保溫：高密度優質硅酸鋁棉保溫及礦棉保溫板充填而成。
7. ♦綠色環保硅耐膠條四周壓迫壓緊，密封效果好。 |
|
6.進氣及排氣系統位置： |
|
6-1進氣口 |
電機軸孔進氣，位于設備頂部。 |
|
6-2排氣口（手動調節） |
在頂部安裝一個手動排氣閥，可任意調節排氣量 |
|
6-3循環系統： |
1.♦送風方式:水平循環送風.
2. ♦風機功率:750W380V/50HZ*1 |
|
7.加熱系統及升溫時間: |
|
7-1加熱元件: |
采用覆套式無塵化翅片不銹鋼U型管狀電熱發生器,程一字形排開增大散熱面積，加熱元件功率1.2KW/件共計6件。分1組加熱控制。連續使用壽命可達2萬小時以上。獨特的安全型表面低負荷發熱，具有抗氧化，性能穩定，等顯著特點。 |
|
7-2數量: |
6根 |
|
7-3安裝位置: |
位于設備側部風道內 |
|
8.工作室配置 |
|
8-1配置小車 |
工作室內部配置 20層格擋，左右各10層，材質采用SUS201不銹鋼板制作 |
|
8-2隔板承重 |
每層隔板承重在30㎏左右（如要增加承重，價格另議） |
|
9.電器配置：（客戶可指定控制電器品牌，價格另議）控制電壓:220V |
|
9-1.溫度控制器 |
主控采用LED/智能/雙數顯/溫度控制儀，控制精度±1℃，帶P.I.D自整定調節，自動恒溫。 |
|
9-2.測溫裝置: |
二支K型溫度傳感裝置，測溫精確±1%FS。 |
|
9-3.時間設定裝置： |
HS48S-99.99定時裝置，可人工/自動開關，當溫度到達所設定溫度
時即開始計時，當時間到達所設定范圍后即切斷加熱電源。 |
|
9-4.聲光報警裝置: |
APT/AD16型聲光報警裝置，設定時間恒溫結束報警提示。 |
|
9-5.開關及指示燈: |
采用自吸式開關,操作方便,簡單. |
|
9-6.斷路器啟動: |
帶漏電保護的斷路器啟動，有效保護所有電器元件。 |
|
9-7.負載輸出: |
采用接觸器及固態繼電器輸出，有效的保護電氣元器件壽命，和使用功能 |
|
9-8.接觸器 |
采用（正泰電器） |
|
9-9.二級機械保護: |
符合消防之規范 |
|
9-10.其它保護: |
過載保護,過流保護,缺相保護 ,超溫保護等 |
|
10主要電器品牌: 本公司所配置電氣均符合國家標準，采購渠道正規。 |
|
10-1主控表: |
,
智能溫控儀表（廈門宇電） |
|
10-2超溫保護 |
正泰 |
|
10-3報警器： |
正泰 |
|
10-4傳感器: |
選用臺灣WELL高精度傳感器。 |
|
10-5開關指示燈: |
采用上海天逸。 |
|
10-6接觸器: |
固態輸出（臺灣臺夕） |
|
10-7 中間繼電器: |
歐姆龍 |
|
10-8斷路器: |
采用正泰 |
|
10-9時間繼電器 |
采用普正 |
|
10-10發熱元件: |
采用德克 |
|
10-11循環風機: |
騰龍高溫長軸電機 |
|
10-12電器連接線: |
遠東線纜 |
|
10-13其它電器元件: |
采用正泰，歐姆龍，施耐德等著名品牌電器。 |
